Матрица от Lenovo G700

Матрица от Lenovo G700

На ноутбуке Lenovo G700 была повреждена матрица, небольшая "дырка" от удара тупым предметом.

В связи с чем была заказана на Алиэкспресс аналогичная матрици за ~ 3850 руб. Матрицу доставили быстро - за 2 недели.

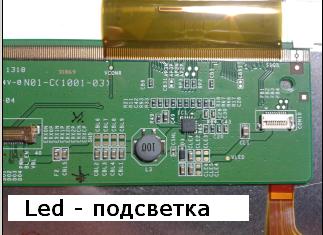

Но после установки матрицы выяснилось, что у матрицы нет подсветки ( Led ) а изображение еле просматривалось при боковом освещении внешней лампой. Пришлось вскрывать матрицу для доступа к материнской плате.

Визуально всё было в порядке. Прозванивая обе матрицы было выявлено, что сигнал "EN" - включения подсветки был занижен и составлял 1,8v

( на родной матрице было 3,5v а по спецификации номинальное значение 5v.

Был найден делитель ( резисторы) с которых снималось это напряжение. И первоначально думал что неисправен резистор но выяснилось что сам чип имел сопротивление которое с совокупе с резистором делителя гасило 5v до 1,8v, ничего не оставалось как менять этот чип, но вышел из положения выпаяв резистор делителя с которого снималось напряжение и этого оказалось достаточно. Матрица после проверки радостна засветила подсветкой ... думал что обошелся малой кровью но после прогона матрицы на стабильность, картинка изображения сначала была отличная но через пол часа матрица моргнула и изображение стало ужастным: 1/5 вверху показывало как и положено а все что ниже стало двоиться вниз. Сначала двоение достигало 2-3 мм а с прогревом увеличивалось до 10 мм.
